виконано розрахунків:
43313

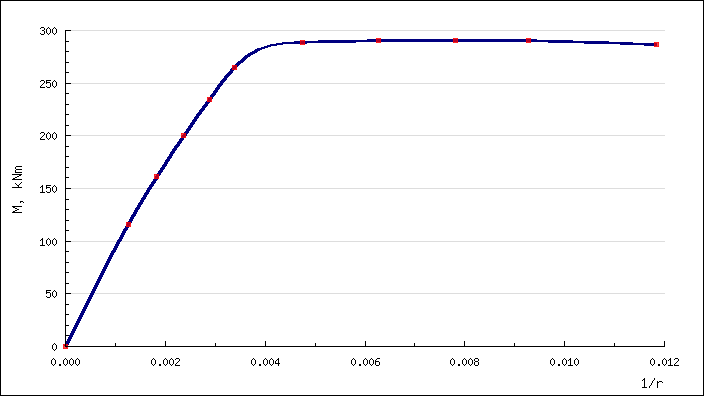

Діаграма "момент-кривизна"

Результат розрахунку:
Крок Момент, кНм Кривизна, 1/r Напруження в арматурі s1, МПа Напруження в арматурі s2, МПа
0 0 0 0 0
1 116 0.00126 60 -89
2 161 0.00183 91 -124
3 201 0.00237 123 -156
4 234 0.00288 155 -184
5 264 0.00336 187 -209
6 289 0.00471 228 -228
7 290 0.00625 228 -228
8 291 0.00777 228 -228
9 290 0.00924 228 -228
10 286 0.01179 228 -228

Пояснення до розрахунку


Відповідно до п.3.1.5[1] та п.4.2[2], несуча здатність залізобетонного елементу прямокутного перерізу на дію згинального моменту визначена за формулами (4.3)[2] та (4.4)[2].
Система двох нелінійних алгебраїчних рівнянь(4.3 - 4.4) з двома невідомими розв’язуються підбором з контролем критеріїв вичерпання несучої здатності на кожному кроці розрахунків. Для оцінки напружено-деформованого стану розрахункового перерізу використовується деформаційний метод, алгоритм розв’язання задачі згідно деформаційного методу наведений в Додатку А[2].
За результатами рішення систем рівнянь (4.3 - 4.4) будується діаграма «момент – кривизна». Найбільша величина зафіксована на цій діаграмі і приймаються за несучу здатність. В разі, якщо визначена величина несучої здатності будє меншою за зовнішні впливи необхідно виконати зміну розмірів перерізу, армування або міцності бетону.


Граничні умови для розрахунку на цьому сайті


Максимальна ширина перерізу з/б елементу b = 1 м, мінімальна - 0.05 м;
Максимальна висота перерізу з/б елементу h = 2.5 м, мінімальна - 0.05 м;
Відстань 1-го стрижня або прошарку арматури від найбільш стиснутої грані перерізу Zs1 > 0;
Відстань 2-го стрижня або прошарку арматури від найбільш стиснутої грані перерізу Zs2 > Zs1, Zs2 < h;
Максимальна площа арматури As1 і As2 = 0.005 м2, мінімальна - 0.05%.


Перелік посилань

1. ДБН B.2.6-98 "Бетонні та залізобетонні конструкції".
2. ДСТУ Б В.2.6-156:2010 "Бетонні та залізобетонні конструкції з важкого бетону. Правила проектування".

Схема
Введіть дані

м

0.05 ≤ b ≤ 1.0

м

0.05 ≤ h ≤ 2.5

м

0 < Zs1 < Zs2

м

Zs1 < Zs2 < h

м2

As,min ≤ As1 ≤ 0.005

м2

As,min ≤ As2 ≤ 0.005

Бетон   Арматура



∅ > 22?
