Розрахунок вузлів ферм з гнутозварних профілів прямокутного перерізу на продавлювання і відрив

Продавлювання поясів ферм

Результати

Перевірка Коефіцієнт
Несуча здатність стінки поясу на продавлювання при розтягуючому зусиллі в поясі
0.96
Несуча здатність стінки поясу на відрив при розтягуючому зусиллі в поясі
0.8
Несуча здатність стінки поясу на продавлювання при стискаючому зусиллі в поясі
0.99
Несуча здатність стінки поясу на відрив при стискаючому зусиллі в поясі
0.83
Несуча здатність бічної стінки поясу в площині вузла в місці примикання стисненого елемента
0.38
Несуча здатність елемента решітки у зоні примикання до пояса
0.39
Міцність зварних швів, що прикріплюють елементи решітки до пояса
0.57


Пояснення до розрахунку

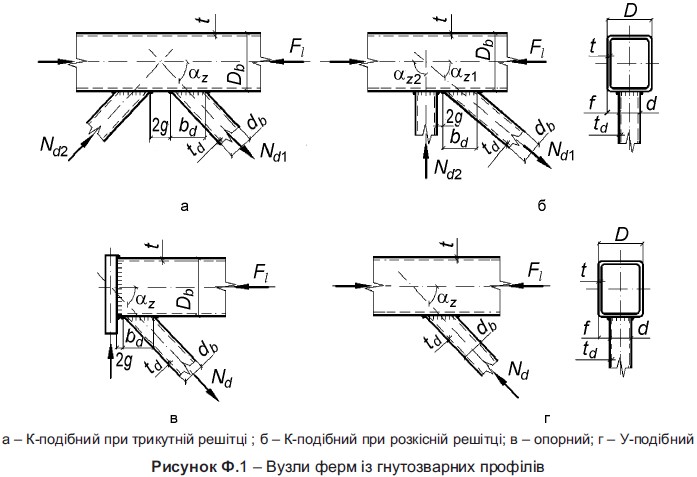

Відповідно до Додатку Ф ДБН В.2.6-198:2014 "Сталеві конструкції. Норми проектування, виготовлення і монтажу"[1], елементи вузлів ферм із замкнутих гнутозварних профілів прямокутного перерізу (рисунок Ф.1) слід перевіряти згідно з Ф.1.2...Ф.1.6.


тут Nd - зусилля в елементі решітки;
Md - згинальний момент в площині ферми від основного впливу в елементі решітки в перетині, що збігається з стінкою пояса, до якого приєднується решітка;
αz - кут примикання елемента решітки до пояса;
Fl - поздовжня сила в поясі з боку розтягнутого елемента решітки;
A - площа поперечного перерізу поясу;
Ad - площа поперечного перерізу решітки;
t - товщина стінки поясу;
td - товщина стінки решітки;
2g - відстань між суміжними стінками елементів решітки або поперечної стінки розкоса і опорним ребром;
kf - катет зварювального шва;
Rwf - розрахунковий опір металу зварювального шва;
βf - коефіцієнт згідно таблиці 16.2 [1]

Інші позначення див. рис. Ф.1.
